Disparando un monostable 555 con el control remoto de la TV

Para controlar dispositivos a distancia tales como activar una alarma en caso de emergencia o para prender/apagar las luces del dormitorio desde la cama necesitamos un control remoto por radio o por luz , hemos hecho experimentos con el puntero laser pero tambien podemos intentar detectar el haz infrarrojo de 37 Khz ( modulado ) de los controles remotos de tv , DVD , etc . Estos pulsos podrian ser discriminados si llegan a un fototransistor por un filtro digital que seleccione esta frecuencia , sin embargo como hemos hablado en los post anteriores es más sencillo usar un detector infrarrojo integrado de los usados en los receptores de tv , estos traen su propio filtro , su propio circuito integrado y su alimentación en un chip de 3 pines , uno para la alimentación (4.5 V) uno para tierra y otro para la salida de la modulación , es decir los pulsos de control que van encima de la portadora de 38 Khz.
El siguiente circuito usa uno de estos sensores rescatados de un televisor usado y puede disparar un timer 555 para activar una alarma a distancia ( boton de pánico desde la cama) o en un negocio , tambien si a la salida de estos pulsos del 555 ponemos un flip flop tipo T hecho con un 4013 tendremos un interuptor on /off , es decir : un pulso prende y el siguiente apaga, todo desde un control remoto de tv generico.

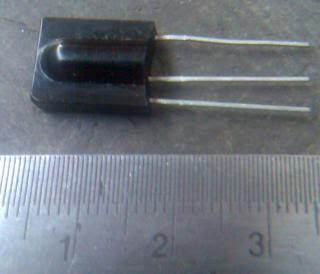

Un sensor infrarrojo IC TSOP 1738 se utiliza para recibir la señal. Cuando no hay infrarrojo sobre este sensor su salida está en alta.Esto hace que el transistor Q1 esté en OFF.Cuando una señal infrarroja de 38 KHz desde el control remoto de tv llega al sensor su salida se va a bajo ,esto hace que el Q1 se vaya a tierra generando un pulso de bajada que dispara el 555.
Con los valores mostrados el timer produce una salida alta de 4 Sec ,multiplicando la resistencia o condensador de tiempo por 10 se tendrán 40 segundos , con el pulso corto podemos usarlo para cambiar de estado un FF tipo T para apagar o prender alguna luz mediante un relay o triac aislado por un optoacoplador,el uso mas sencillo es alimentar una luz o alarma el tiempo programado.
Los datos del sensor infrarrojo estan aquí:
