Proyecto: leds intermitentes

Proyecto: leds intermitentes. (flashlight)

Para experimentar el funcionamiento de un oscilador simple podemos hacer
un circuito de leds con luz intermitente, el diseño más simple lo podemos
fabricar con dos transistores C945 o similares.
Tambien agrego más abajo uno con el cicrcuito integrano NE555.
Diagrama o plano del circuito:















 http://www.proyectoelectronico.com/simples/intermitente-leds.html












También se puede hacer para un solo led variando el tiempo en los capacitores c1 y c2 para que permanesca más tiempo encendido que apagado. Funcionando similar a una pastilla de luces intermitentes para los automóviles

Esquema del intermitente para un led:


Dibujo del intermitente a un led:

Podemos notar al probar cambios que este tipo de oscilador es inestable, pero para este efecto funciona bien.
Podemos agregar un transistor PNP al proyecto para independizar la salida del oscilador y poder conerctor varias series de leds. Diagrama del intermitente con tres transistores:

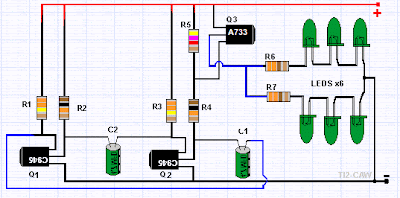

Dibujo del intermitente con 3 transistores y 6 leds:

Incluso si conectamos otro transistor PNP a Q1 de la misma forma que a Q2 para tener 2 grupos intermitentes.
O en lugar de los leds conectar un relay para conectar bombillas fuertes para las luces intermitentes de un vehículo.

Led intermitente con NE555

Tambien se puede fabricar el intermitente con circuitos integrados, dependiendo del grado de precisión que necesitemos, podemos usar compuertas, incluso se podrían hacer con circuitos integrados como el NE555.
Dibujo de intermitente con NE555 a un led:
