Contador 74LS90 Con Pulsador
Es un circuito secuencial construido a partir de un circuito integrado 74LS90 capas de generar una cuenta en forma binaria, proporcionada por pulsos que simulen el clock de frecuencia, para desplegar números decimales se utiliza un integrado 74LS47 el cual decodifica de binario a bcd. En este circuito se utiliza un boton o pulsador para realizar una cuenta de 0 a 9, mostramos también como eliminar un rebote mecánico es cual es producido por el pulsador.
Componentes Utilizados.
--3 C.I. 74LS90.
--3 C.I. 74LS47.
--3 Display Anodo Comun.
--3 Resistencias 100R Ohm 1/4 Watt.
--4 Resistencias 330R Ohm 1/4 Watt.
--2 Pulsadores.
--3 C.I. 74LS90.
--3 C.I. 74LS47.
--3 Display Anodo Comun.
--3 Resistencias 100R Ohm 1/4 Watt.
--4 Resistencias 330R Ohm 1/4 Watt.
--2 Pulsadores.

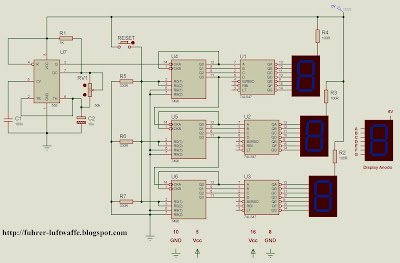

Contador 74LS90 Con 555
Podemos tener varias utilidades del CI 74LS90, como un practico reloj en este circuito mostramos la unidad de un generador de pulsos cuadrados proporcionados por el LM555, podemos tener nuestro propio reloj acoplándole un poco mas de paciencia podemos tener un completo reloj con alarma y otras funcionalidades.
Componentes Utilizados.
--3 C.I. 74LS90.
--3 C.I. 74LS47.
--3 Display Anodo Comun.
--3 Resistencias 100R Ohm 1/2 Watt.
--3 Resistencias 330R Ohm 1/2 Watt.
--1 Resistencia 1K Ohm 1/2 Watt.
--1 Pulsadores.
--1 LM555.
--1 Potenciometro 50K Ohm.
--1 Capacitor Electrolitico 10uF 16V.
--1 Capacitor Ceramico 100nF.
Contador 74LS90 Con LDR
Bueno este contador utilizamos una LDR lo cual nos da la ventaja de poder colocarle un laser en donde al cortarse la incidencia del laser y la LDR pueda aumentar su cuenta el diseño es muy facil y cuenta con potenciometro el cual pueda regular la sensibilidad del contador.
Componentes Utilizados.
--3 C.I. 74LS90.
--3 C.I. 74LS47.
--3 Display Anodo Comun.
--3 Resistencias 100R Ohm 1/4 Watt.
--5 Resistencias 330R Ohm 1/4 Watt.
--1 Pulsadores.
--1 C.I. CD 4093.
--1 Led.
--1 Potenciometro 50K Ohm.
--1 LDR.
Componentes Utilizados.
--3 C.I. 74LS90.
--3 C.I. 74LS47.
--3 Display Anodo Comun.
--3 Resistencias 100R Ohm 1/4 Watt.
--5 Resistencias 330R Ohm 1/4 Watt.
--1 Pulsadores.
--1 C.I. CD 4093.
--1 Led.
--1 Potenciometro 50K Ohm.
--1 LDR.
Contador Digital 0-999
Contador 74LS90 con CD 4093.
En nuestro medio es bastante necesario llevar la cuenta automática ya sea en una industria para conocer la cantidad de producto creado o en lugar donde debemos llevar un registro de cuantas personas pasan en un determinado lugar entre muchísimas mas aplicaciones, para esto utilizamos un contador que es un circuito digital capaz del llevar una cuenta ascendente o descendente utilizando una frecuencia esencial con la cual pueda llevar una cuenta, en este circuito utilizamos un Circuito Integrado 74LS90 el cual es un contador de 4 bits. La ventaja de este integrado es que su cuenta va de 0 a 9, su salida la da en binario, es aquí donde utilizamos un decodificador de Binario a BCD o en otras palabras el decodificador 74LS47 toma los números binarios provenientes del contador y los puede adaptar para visualizarlos en un display de ánodo común. En este caso la frecuencia esta dada por un pulsador, pero el problema de este elemento que por ser mecánico da pequeñas vibraciones o errores lógicos los cuales interfieren bastante en la cuenta, para solucionar este problema se coloca un C.I. CD 4093 una compuerta nand smith trigger la cual elimina ese rebote.
Componentes Utilizados.
--3 C.I. 74LS90.
--3 C.I. 74LS47.
--3 Display Ánodo Común.
--3 Resistencias 100R Ohm 1/4 Watt.
--5 Resistencias 330R Ohm 1/4 Watt.
--2 Pulsadores.
--1 C.I. CD 4093.
--1 Led.
--3 C.I. 74LS90.
--3 C.I. 74LS47.
--3 Display Ánodo Común.
--3 Resistencias 100R Ohm 1/4 Watt.
--5 Resistencias 330R Ohm 1/4 Watt.
--2 Pulsadores.
--1 C.I. CD 4093.
--1 Led.
